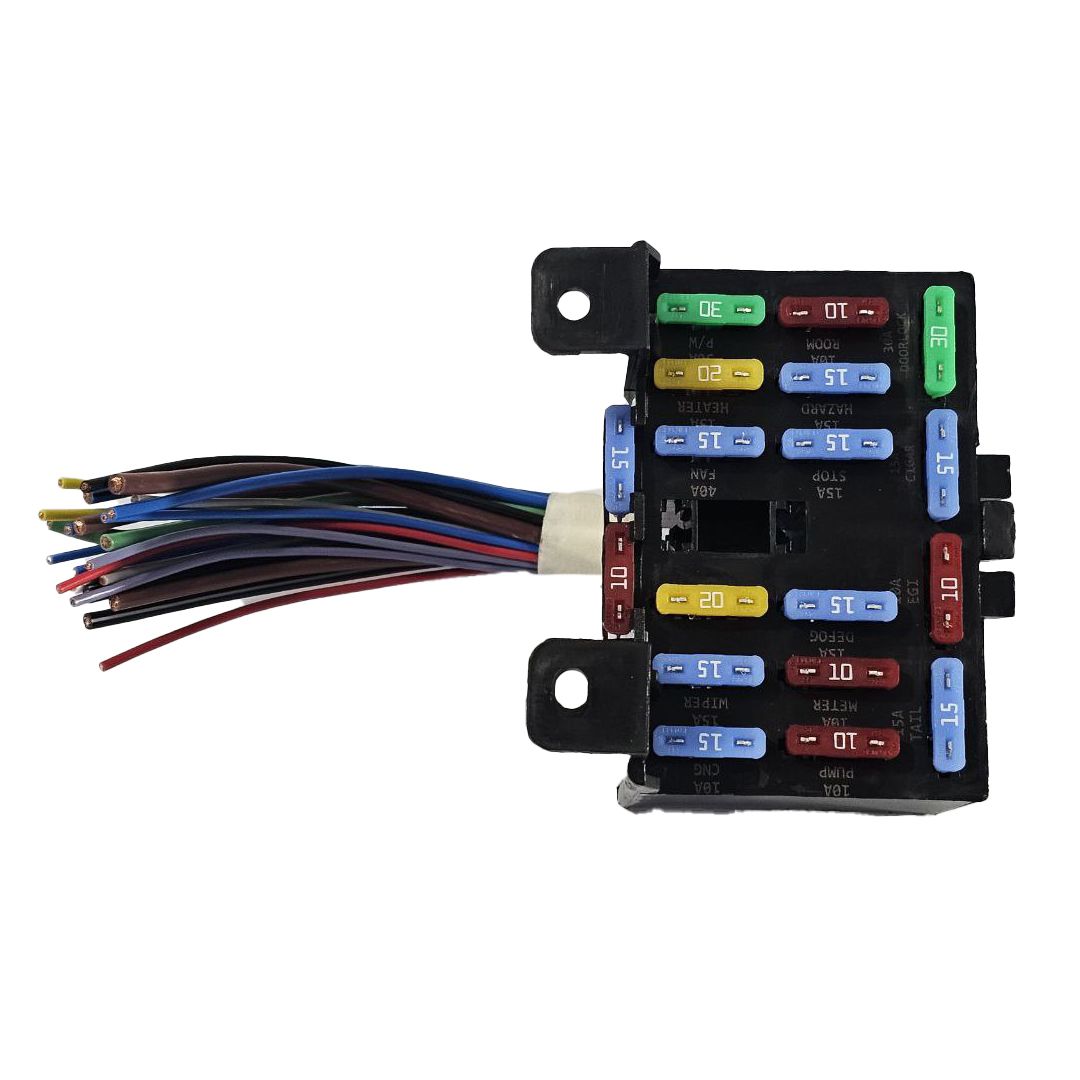

سیم کشی خودرو : جعبه فیوز در واقع جعبه‌ای است که تمامی فیوزها در آن نصب شده و تمامی تجهیزات الکتریکی خودرو از آن تغذیه میشوند. چنانچه خطایی در یکی از مدارات خودرو رخ دهد فقط فیوز مربوط به آن مدار عمل نموده و اصلاح آن فیوز کافیست.
جعبه فیوز پراید کجاست؟
جعبه فیوز اکثر ماشین‌های سواری، در قسمت کابین خودرو و زیر یا اطراف فرمان خودرو جاسازی شده است. به این ترتیب اگر مشکلی در سیستم برق‌رسانی خودرو مشاهده شود، راننده به سادگی می‌توانند با بررسی جعبه فیوز پراید عیب فیوز پراید را پیدا کرده و آن را به سادگی تعویض نماید. در پراید نیز جعبه فیوز در سمت چپ فرمان و قرار دارد.

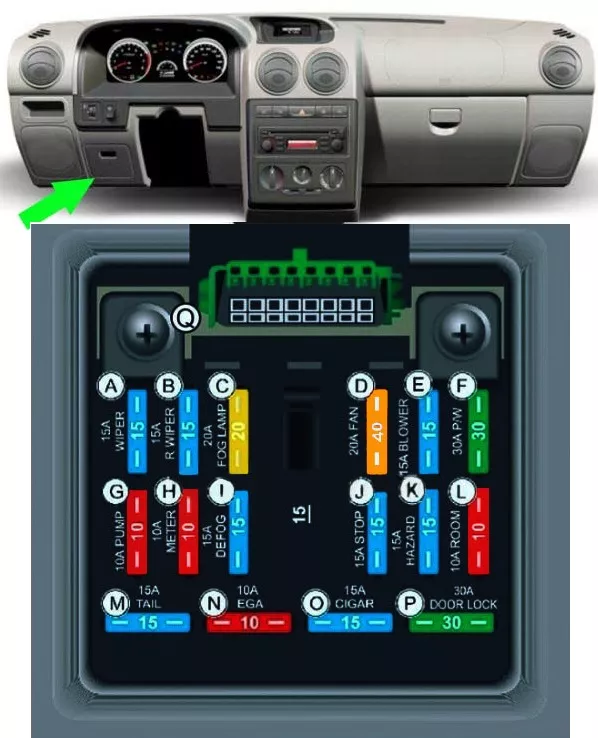

جدول راهنمای جعبه فیوز پراید
| شماره | ظرفیت (آمپر) | وظیفه |
|---|---|---|
| A | ۱۵ A | برف پاکن و شیشه شوی جلو |
| B | ۱۵ A | برف پاکن عقب |
| C | ۲۰ A | چراغ مه شکن |
| D | ۴۰ A | فن رادیاتور |
| E | ۱۵ A | فن تهیه هوای درون کابین |
| F | ۳۰ A | بالابر شیشه |
| G | ۱۰ A | پمپ بنزین |
| H | ۱۰ A | کیلومتر شمار |
| I | ۱۵ A | گرمکن شیشه عقب |
| J | ۱۵ A | چراغ ترمز و بوق |
| K | ۱۵ A | فلاشر و ساعت |
| L | ۱۰ A | سیستم صوتی، چراغ های داخل و صندوق عقب |
| M | ۱۵ A | چراغ های راهنمای جلو، چراغ خطر، چراغ نمره، چراغ های کوچک جلو |
| N | ۱۰ A | واحد کنترل موتور و ECU |
| O | ۱۵ A | فندک، آنتن، ساعت |
| P | ۳۰ A | قفل مرکزی درب ها |
تعویض فیوز پراید
فیوزها که در جعبه فیوز پراید تعبیه شده‌اند، در اثر اضافه جریان عمل کرده و در اصطلاح می‌سوزند؛ لذا باید تعویض شوند. اولین راهکار برای تشخیص فیوز سوخته یا سالم بازرسی چشمی است. چنانچه فیوز شیشه‌ای و مستطیلی شفاف باشد، این موضوع با چشم قابل رویت است؛ در غیر این صورت باید به سراغ آوومتر یا مالتی‌متر رفت.
برای این کار می‌توانید از تست بوق مالتی‌متر یا چراغ تست استفاده کنید. جهت تست، دو سر مالتی‌متر را به دو سر فیوز وصل کنید. اگر چراغ تست روشن شد یا صدای بوق شنیدید، یعنی اتصال برقرار و فیوز سالم است؛ در غیر این صورت فیوز دچار مشکل شده‌است و باید تعویض شود.
هنگام تعویض فیوزهای جعبه فیوز پراید باید به نکات زیر توجه کنید:
- خودرو و تمامی تجهیزات الکتریکی آن را خاموش کنید.
- جهت بیرون‌کشیدن فیوز از انبرک مخصوص که در جعبه فیوز تعبیه شده‌است، استفاده کنید.
- فیوزهای با کیفیت پایین شاید ارزان باشند، ولی در درازمدت چه به لحاظ فنی و چه به لحاظ اقتصادی قابل توجیه نیستند.
- جریان اسمی فیوزها روی آن‌ها نوشته شده‌است؛ لذا به‌هیچ‌وجه هنگام تعویض از فیوز با جریان بالاتر استفاده نکنید.
- همواره فیوز یدک به‌همراه داشته باشید.
- پیش از تعویض فیوز پراید، حتما منشاء خرابی یا سوختگی آن را پیدا و برطرف کنید؛ در غیر این صورت فیوز دوباره خواهد سوخت.
- از سفت بودن اتصالات فیوزها اطمینان حاصل کنید.
تفاوت جعبه فیوز چند مدل پراید
جعبه فیوز پراید و سایپا ۱۳۲ ، ۱۳۱ و ۱۴۱ تقریبا به یک شکل بوده و تفاوت چندانی با یکدیگر ندارند. با این حال ممکن است در برخی موارد جای فیوز های A و B در مدل های مختلف متفاوت باشد. اما کلیت نقشه فیوز ها به یک صورت بوده و تفاوت چندانی با یکدیگر ندارند. در مطالب قبلی نیز در رابطه با جعبه فیوز پژو در انواع مختلف، صحبت کرده و راهنمای آن را نیز قرار داده ایم.
